TELEFONO SIRIO

riferimenti

genere	DATA	generalità	Note	distribuzione
radio	10	Recupero telefono sirio

GENERALITA’

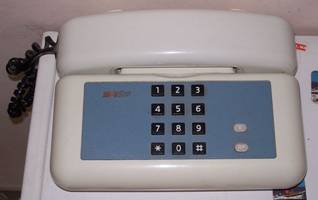

Stavo cercando una tastiera per una prova con ARDUINO, ma possibilmente senza uscire da casa o andare in qualche fiera, così mi sono imbattuto nel vecchio telefono di casa, il SIRIO.

Praticamente in Italia ce n’è stato almeno uno per ogni casa, in un recente passato, e ancora è in uso. Prima di buttarlo, pensate che ci sono un certo numero di componenti che sono facilmente recuperabili con un saldatore e la pompetta. Il circuito stampato infatti è a singolo strato singola faccia e i componenti sono ben distanziati. È di costruzione ERICSSON FATME, almeno il mio esemplare.

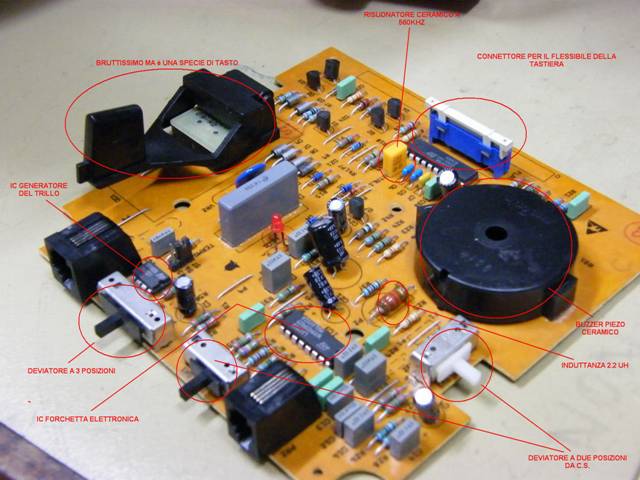

Nella foto ho indicato i pezzi meno facili da reperire nei negozi o alle fiere, per i quali vale la pena darsi da fare col saldatore. Ma anche gli altri, se uno ha bisogno o voglia, sono facilmente smontabili.

TASTIERA

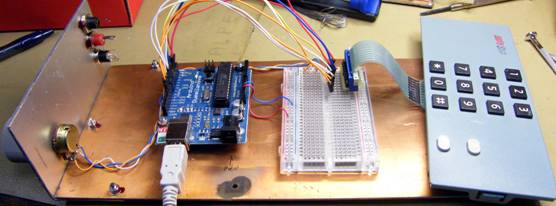

La tastiera la si può usare sapendo come è collegata: basta prendere un tester e trovare tutte le connessioni tra i terminali a seconda di quale tasto viene premuto. Siccome è un po’ una palla ho trovato un modo abbastanza moderno per far prima e soprattutto per far bene. Uso ARDUINO, la bread-board, 9 pezzetti di filo e un breve programma.

I terminali sono 9, suppongo che almeno uno di essi sia una specie di schermo, ottimo se la userò in ambiente con RF. Gli altri immagino siano collegati a formare una sorta di righe colonne in cui ogni tasto sta sull’incrocio e premendolo mette insieme la riga e la colonna.

Ho collegato ogni terminale della tastiera ad un pin digitale di ARDUINO 2009, ho comandato tutti i pin in modo input e abilitato un pull-up interno da 20kOhm verso il +5V, in modo che siano tutti a uno logico.

Il programma poi mette uno alla volta i pin in modo output e a zero logico e scandisce i rimanenti: se c’è un tasto premuto uno di essi va a zero e il programma scrive sulla seriale quale è la coppia di terminali coinvolti. Vista la corrispondenza tra tasti e terminali il gioco è fatto.

/*

KEY DETECTOR

IZ5AGZ - SEPT 2010

The circuit:

* LED attached from pin 13 to ground; there is already an LED attached to pin 13.

* FILI TASTIERA ATTACCATI UNO A UNO AI DIG PIN 2..10

*/

// constanti, non devono cambiare nel programma.

const int ledPin = 13; // the number of the LED pin

// variabili, i cui valori cambieranno:

int DIGIN = 0; // variable for reading contatti

int DIGOUTPIN = 0; // variable for PIN WRITE

int DIGINPIN = 0; // variable for PIN READ

void setup() {

// initialize pinS:

pinMode(ledPin, OUTPUT);

pinMode(2, INPUT);

pinMode(3, INPUT);

pinMode(4, INPUT);

pinMode(5, INPUT);

pinMode(6, INPUT);

pinMode(7, INPUT);

pinMode(8, INPUT);

pinMode(9, INPUT);

pinMode(10, INPUT);

// initialize serial communication:

Serial.begin(9600);

// initialize PULL-UP RESISTOR SU PIN IN INPUT MODE

for (DIGOUTPIN=2; DIGOUTPIN <= 10; DIGOUTPIN++){

digitalWrite(DIGOUTPIN, HIGH); }

}

void loop(){

for (DIGOUTPIN=2; DIGOUTPIN < 10; DIGOUTPIN++){

pinMode(DIGOUTPIN, OUTPUT);

digitalWrite(DIGOUTPIN, LOW);

DIGINPIN=DIGOUTPIN+1;

for((DIGINPIN); DIGINPIN <= 10; DIGINPIN++){

DIGIN=digitalRead(DIGINPIN);

if (DIGIN == LOW) {

digitalWrite(ledPin, HIGH);

Serial.print("CONTATTO TRA ");

Serial.print(DIGOUTPIN-1);

Serial.print(" - ");

Serial.print(DIGINPIN-1);

Serial.println(" pins");

delay(200);

digitalWrite(ledPin, LOW);

}

}

pinMode(DIGOUTPIN, INPUT);

digitalWrite(DIGOUTPIN, HIGH);

}

}

La figura mostra lo schema della tastiera di Sirio ricavato premendo i tasti e osservando il responso sul terminale seriale di Arduino.

Buon divertimento e 73 da IZ5AGZ Alessandro Frezzotti
